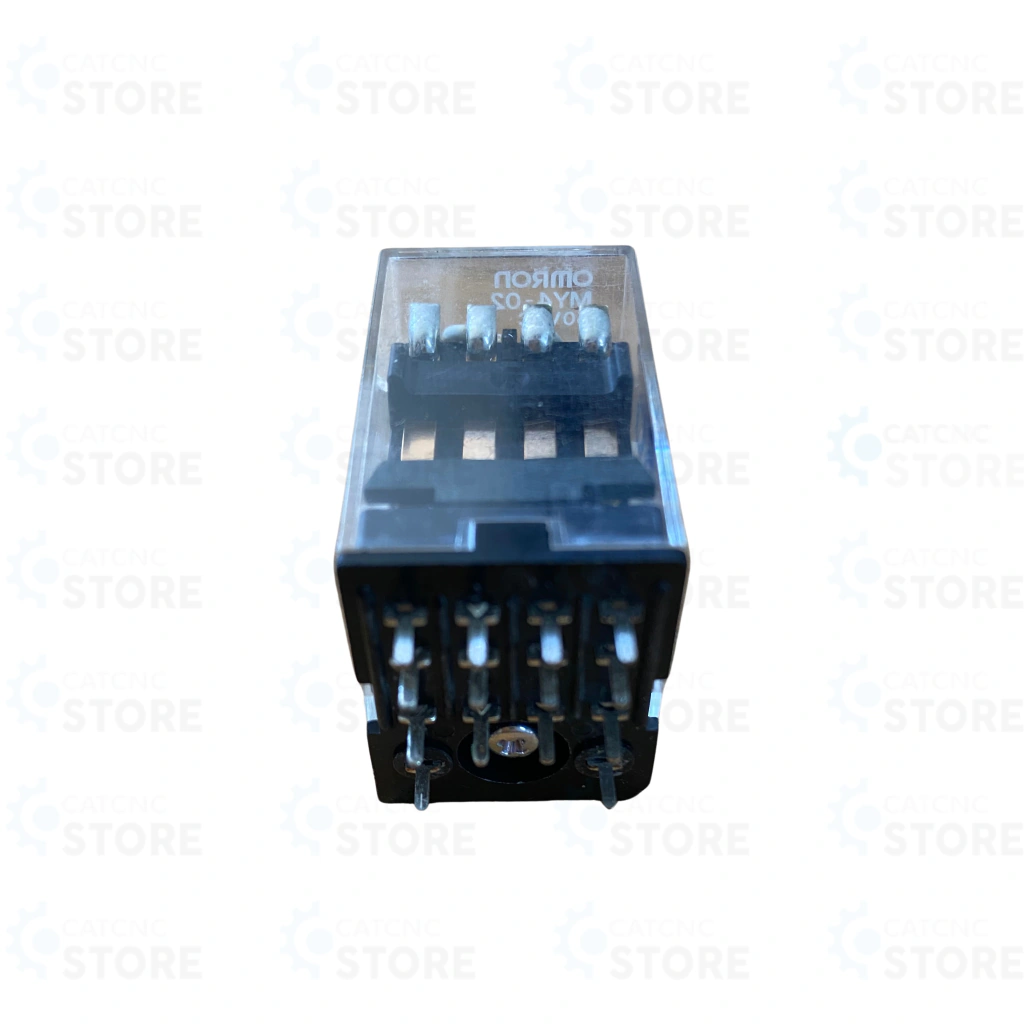

O Relé Eletromecânico OMRON MY4-02 50VAC pertence à família MY Miniature Power Relays, uma linha de relés de potência miniatura da OMRON desenvolvida para aplicações de comando, controle e chaveamento de circuitos elétricos em equipamentos industriais.
O modelo MY4-02 possui 4 polos com contatos simples (4PDT) e terminais para montagem em placa de circuito impresso (PCB). A bobina de acionamento é alimentada em corrente alternada, permitindo que um sinal de comando controle a comutação dos contatos elétricos do relé.
A família MY é utilizada em sistemas de automação, painéis elétricos, máquinas industriais e circuitos de comando que necessitam de isolamento elétrico entre o circuito de controle e o circuito comandado.
Fabricante: OMRON
Família: MY
Modelo: MY4-02
Tipo: Relé eletromecânico / Miniature Power Relay
Tensão da bobina: 50 VAC
Tipo de bobina: Corrente alternada (AC)
Quantidade de polos: 4 polos
Configuração dos contatos: 4PDT
Tipo de contato: Single
Montagem: PCB
Terminais: Para placa de circuito impresso
Aplicação: Comando e chaveamento de circuitos elétricos
Tecnologia: Eletromecânica
O modelo MY4-02 faz parte da configuração da família MY destinada especificamente a terminais para PCB, diferenciando-se dos modelos MY4 convencionais, que utilizam terminais plug-in.
Conforme as especificações da família MY4-02:
Quantidade: 4 polos.
Configuração: 4PDT.
Corrente máxima de contato: até 3 A em AC e DC, conforme condição de carga.
Tensão máxima de contato: 250 VAC / 125 VDC.
Potência máxima de chaveamento: até 660 VA para carga resistiva em AC.
Potência máxima de chaveamento em DC: até 72 W para carga resistiva.
Material dos contatos: Prata com revestimento de ouro (Au plating + Ag).
Para a família MY, a OMRON especifica:
Tensão de operação: máximo de 80% da tensão nominal da bobina.
Tensão de liberação: mínimo de 30% da tensão nominal.
Tensão máxima da bobina: 110% da tensão nominal.
Consumo da bobina AC: aproximadamente 0,9 a 1,3 VA, dependendo da frequência.
Resistência de contato: até 50 mΩ.
Tempo de operação: até 20 ms.
Tempo de liberação: até 20 ms.
Chaveamento eletromecânico de circuitos.
Comando de cargas elétricas.
Isolamento entre circuito de comando e circuito de potência.
Multiplicação de contatos a partir de um único sinal de acionamento.
Controle de circuitos auxiliares.
Interface entre sistemas de automação e dispositivos elétricos.
O OMRON MY4-02 pode ser utilizado em:
Painéis elétricos industriais.
Máquinas CNC.
Sistemas de automação industrial.
Circuitos de comando.
Sistemas de controle.
Equipamentos industriais.
Interfaces entre CLPs e dispositivos elétricos.
Circuitos de acionamento e sinalização.
Placas e módulos eletrônicos com montagem em PCB.
A família MY4-02 possui certificações e reconhecimentos internacionais, incluindo UL508, CSA e TÜV Rheinland, conforme as condições e categorias especificadas pelo fabricante.
Produto OMRON.
Relé eletromecânico de potência miniatura.
Bobina de acionamento em 50 VAC.
4 polos com contatos 4PDT.
Terminais para montagem diretamente em PCB.
Contatos com revestimento de ouro sobre prata.
Alta velocidade de operação.
Construção compacta para integração em equipamentos e placas eletrônicas.
Desenvolvido para aplicações industriais de comando e controle.
Conteúdo:
01 Relé Eletromecânico OMRON MY4-02 50VAC.
