Volante Manivela Geradora de Pulso Original HEIDENHAIN HR 1120 100 7RK06-LF | ID 687 617-05 | TTL | 5V+-5% | L3

Knob Volante Manivela Geradora de Pulso Original HEIDENHAIN HR 1120 100 7RK06-LF | ID 687 617-05 | TTL | 5V ±5% | L3 (NO ESTADO)

A Manivela Geradora de Pulso HEIDENHAIN HR 1120 é um volante eletrônico incremental utilizado em máquinas CNC para movimentação manual e precisa dos eixos. Possui 100 posições de retenção mecânica por volta, permitindo ao operador realizar ajustes e deslocamentos incrementais de forma controlada.

O modelo HR 1120 possui interface TTL, alimentação de 5 Vcc e construção para instalação em painel de operação de máquinas. O código ID 687 617-05 corresponde à variante específica indicada no produto.

Especificações Técnicas

• Fabricante: HEIDENHAIN

• Modelo: HR 1120

• Identificação: 687 617-05

• Código completo: HR 1120 100 7RK06-LF TTL 05 L 01 0PA 0,0 0001 .. 00 57 -10/+60 01

• Tipo: Manivela Geradora de Pulso / MPG / Volante Eletrônico

• Interface: TTL

• Tipo de saída: Sinais retangulares TTL

• Resolução: 100 pulsos/linhas por volta

• Posições de retenção: 100 por volta

• Alimentação: 5 Vcc ±5%

• Consumo: Até 160 mA sem carga

• Frequência máxima de saída: 5 kHz

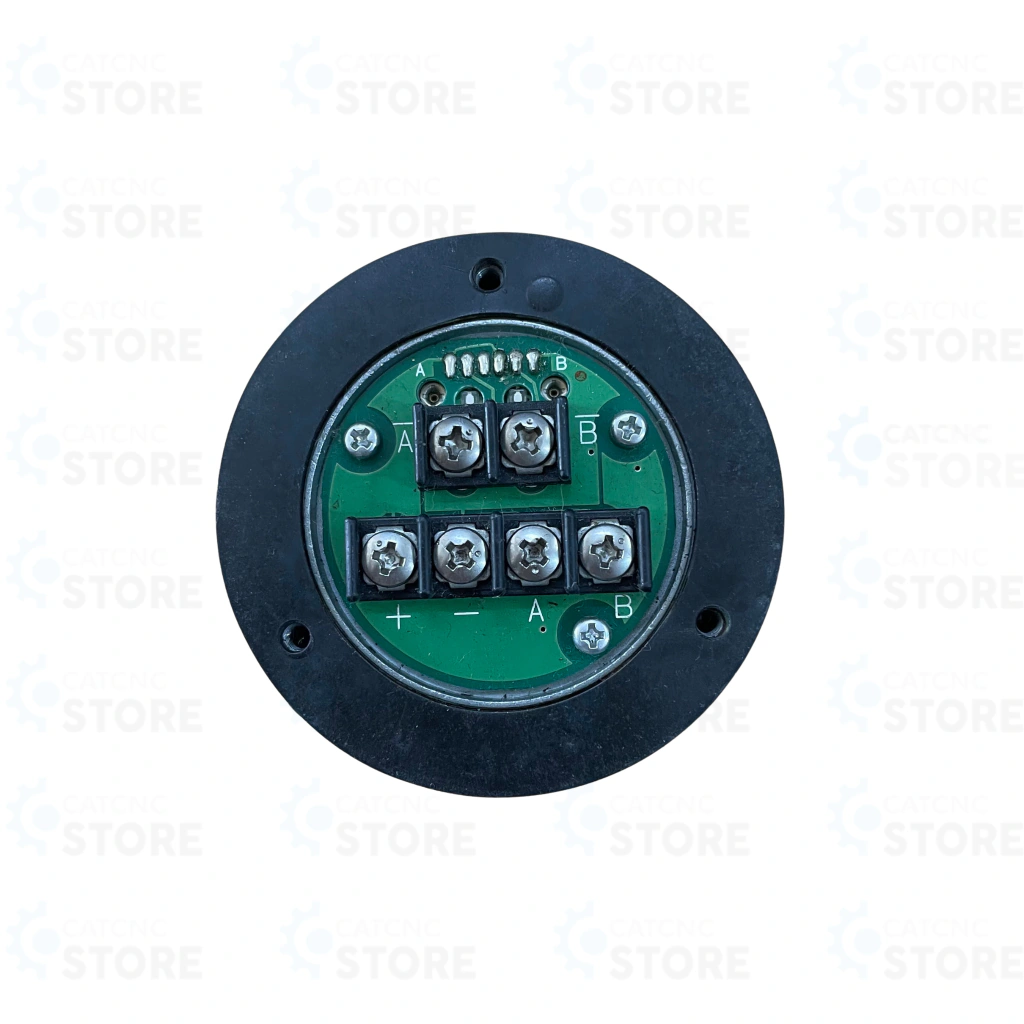

• Conexão elétrica: Bornes de parafuso M3

• Diâmetro do corpo: 60 mm

• Profundidade de instalação: Aproximadamente 7,5 mm

• Velocidade máxima permitida: 200 rpm

• Torque máximo: 0,1 Nm a 25 °C

• Temperatura de operação: 0 a 60 °C

• Grau de proteção: IP00; IP40 quando instalado

• Massa: Aproximadamente 0,15 kg

• Fixação: 3 parafusos prisioneiros

• Condição: Conforme unidade disponível

Funcionamento

A rotação do volante gera sinais incrementais TTL que são interpretados pelo comando CNC para realizar a movimentação do eixo selecionado. As 100 posições de retenção mecânica por volta proporcionam uma sensação de posicionamento definida durante a operação manual.

O sistema permite ao operador controlar com precisão movimentos incrementais durante operações de preparação, ajuste e posicionamento da máquina.

Aplicações

Indicado para:

• Máquinas CNC.

• Tornos CNC.

• Centros de usinagem.

• Fresadoras CNC.

• Máquinas-ferramenta.

• Painéis de operação CNC.

• Sistemas de movimentação manual de eixos.

• Equipamentos de medição e controle.

• Sistemas de automação industrial.

Características

• Produto original HEIDENHAIN.

• Modelo HR 1120.

• ID 687 617-05.

• Interface TTL.

• Alimentação de 5 Vcc ±5%.

• 100 posições de retenção por revolução.

• 100 pulsos/linhas por volta.

• Construção compacta para instalação em painel.

• Conexão através de bornes de parafuso M3.

• Corpo com aproximadamente 60 mm de diâmetro.

• Baixa profundidade de instalação.

• Indicado para aplicações de controle manual e posicionamento incremental de máquinas CNC.

Conteúdo:

• 01 Knob Volante / Manivela Geradora de Pulso HEIDENHAIN HR 1120 – ID 687 617-05.
