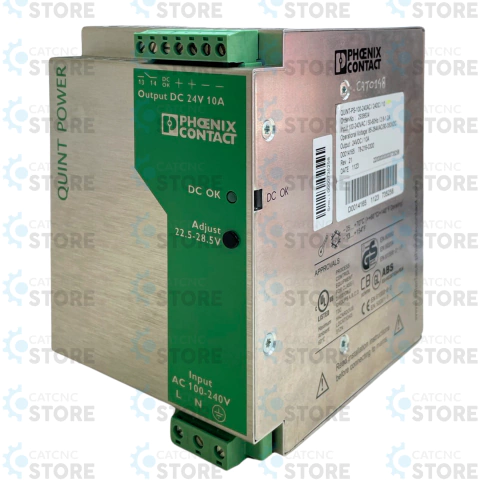

Fonte Quint PS-100-240AC/24DC/10 Phoenix Contact
Descrição:
- Fonte de alimentação para trilho de fixação 24 V DC/10 A, com chaveamento primário, monofásico.
- Graças à reserva de potência POWER BOOST, os fornecimentos de energia QUINT POWER utilizados na construção de instalações e máquinas especiais iniciam com confiabilidade cargas pesadas com elevadas correntes de ligação. A entrada de faixa ampla e o pacote de certificação internacional permitem a sua aplicação mundial em todos os setores industriais. A saída de ligação e o contato de relé sem voltagem serve para efetuar o diagnóstico remoto.
Especificações Técnicas:
- Marca: Phoenix Contact;
- Referência: PS-100-240AC/24DC/10;
- Tipos de sinalização: LED | saída de comutação ativa | Contado de relé;
- Indicação de tensão operacional: LED verde;
- Tensão de isolamento entrada/saída: 4 kV AC (Teste típico) 2 kV AC (Teste unitário);
- Tensão de isolamento saída/PE 500 V DC (Teste unitário);
- Tensão de isolamento entrada/PE 3,5 kV AC (Teste típico) 2 kV AC (Teste unitário);
- Dimensões: (L x A x P): 85 x 130 x 125mm;
- Peso: 1,522kg.
Dados de Entrada:
- Faixa de tensão nominal de entrada: 100 V AC ... 240 V AC;
- Faixa de tensão de entrada: 85 V AC ... 264 V AC 90 V DC ... 350 V DC;
- Faixa de tensão de entrada: AC 85 V AC ... 264 V AC;
- Faixa de tensão de entrada: DC 90 V DC ... 350 V DC;
- Tipo de tensão da tensão de alimentação: AC/DC;
- Irupção da corrente: < 15 A (típico);
- Integral de colisão da corrente de ligação (I2t): < 1,5 A2s;
- Faixa de frequência CA: 45 Hz ... 65 Hz;
- Faixa de frequência DC: 0 Hz;
- Tempo permissível de falha de rede: > 50 ms (120 V AC) > 50 ms (230 V AC);
- Consumo de energia: ca. 2,34 A (120 V AC) ca. 1,2 A (230 V AC);
- Consumo de potência nominal: 264 W;
- Ligação de proteção: Proteção contra sobretensão de transientes; Varistor;
- Tempo de ligação típico: < 1 s;
- Fusível de entrada: 6,3 A (lento, interno);
- Fusível DC permitido DC: Ligar fusível de pré-proteção apropriado;
- Seleção de fusível adequado para o contator de entrada: 10 A ... 16 A (Característica B, C, D, K);
- Corrente de fuga contra PE: < 3,5 mA.
Dados de Saída:
- Eficiência: > 91 %;
- Tensão de saída nominal: 24 V DC ±1 %;
- Faixa de ajuste da tensão de saída (USet): 22,5 V DC ... 28,5 V DC;
- Corrente nominal de saída (IN): 10 A (até 60 °C);
- POWER BOOST (IBoost): 15 A;
- Redução de carga: 60 °C ... 70 °C (2,5 %/K);
- Resistência de feedback: 35 V DC;
- Proteção contra sobretensão na saída (OVP): ≤ 35 V DC;
- Carga capacitiva máxima: ilimitado;
- Limite de corrente ativo: ca. IBOOST = 15 A (com curto-circuito);
- Tolerância: < 1 % (Alteração de carga estática 10 % ... 90 %) < 2 % (Alteração de carga dinâmica 10 % ... 90 %) < 0,1 % (Alteração da tensão de entrada ±10 %);
- Rypple residual: < 60 mVSS (com valores nominais);
- Potência de saída: 240 W;
- Picos de ligação com carga nominal: < 60 mVSS (20 MHz);
- Dissipação de energia sem carga nominal máxima: < 2 W;
- Dissipação de energia carga nominal máxima: < 24 W;
- Tempo de subida: < 2 ms (UOUT (10 % ... 90 %));
- Ligável em paralelo: sim, para redundância e elevação de capacidade;
- Ligável em série: Sim.
Dados de Conexão (Entrada):
- Tipo de conexão: Conexão a parafuso plugável;
- Perfil do condutor rígido mín.: 0,2 mm²;
- Perfil do condutor rígido máx.: 2,5 mm²;
- Bitola do condutor flexível mín.: 0,2 mm²;
- Bitola do condutor flexível máx.: 2,5 mm²;
- Bitola do condutor AWG mín.: 24;
- Bitola do condutor AWG máx.: 12;
- Comprimento de isolamento: 7 mm;
- Rosca: M3;
- Torque mín.: 0,5 Nm;
- Binário de arranque máx.: 0,6 Nm.
Dados de Conexão (Saída):
- Tipo de conexão: Conexão a parafuso plugável;
- Perfil do condutor rígido mín.: 0,2 mm²;
- Perfil do condutor rígido máx.: 2,5 mm²;
- Bitola do condutor flexível mín.: 0,2 mm²;
- Bitola do condutor flexível máx.: 2,5 mm²;
- Bitola do condutor AWG mín.: 24;
- Bitola do condutor AWG máx.: 12;
- Comprimento de isolamento: 7 mm;
- Rosca: M3;
- Torque mín.: 0,5 Nm;
- Binário de arranque máx.: 0,6 Nm.
Dados de Conexão (Sinal):
- Perfil do condutor rígido mín.: 0,2 mm²;
- Perfil do condutor rígido máx.: 2,5 mm²;
- Bitola do condutor flexível mín.: 0,2 mm²;
- Bitola do condutor flexível máx.: 2,5 mm²;
- Bitola do condutor AWG mín.: 24;
- Bitola do condutor AWG máx.: 12;
- Rosca: M3;
- Torque mín.: 0,5 Nm;
- Binário de arranque máx.: 0,6 Nm.
Condições ambientais:
- Grau de proteção: IP20;
- Temperatura ambiente (funcionamento): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K);
- Temperatura ambiente (armazenamento/transporte): -40 °C ... 85 °C Máx. umidade do ar admissível (funcionamento) 95 % (com 25 °C, sem condensação);
- Choque: 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27);
- Vibração (funcionamento): < 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) 15 Hz ... 150 Hz, 2,3g, 90 min.
Itens Inclusos:
- Fonte Quint PS-100-240AC/24DC/10 Phoenix Contact.
