ENCODER HEIDENHAIN ROD 426 1250 01 - 03 | ID 376 846-86 | K10 | 5V | TTL (Seminovo)

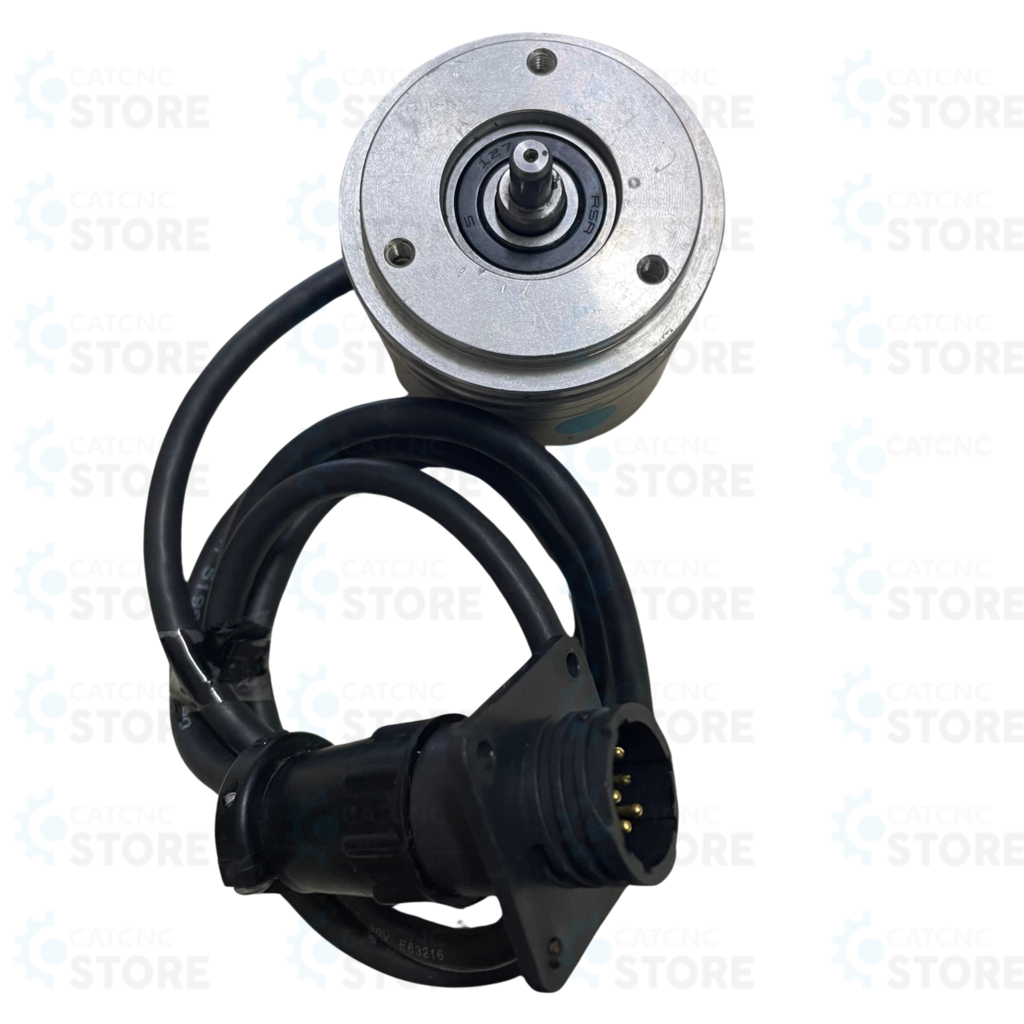

Encoder Incremental HEIDENHAIN ROD 426 1250 01-03 | ID 376 846-86 | K10 | 1250 Pulsos | 5 V ±10% | Sinal TTL

O Encoder Incremental HEIDENHAIN ROD 426 1250 01-03 é um sensor de posição rotativo de alta precisão projetado para aplicações industriais em controle de movimento. Conhecido por sua confiabilidade e robustez, este encoder é ideal para feedback de velocidade e posição em máquinas CNC, sistemas de automação, robótica e outros equipamentos que exigem medição de eixo com alta resolução.

Desenvolvido pela HEIDENHAIN, referência mundial em sensores de precisão, este modelo oferece sinais de saída TTL com 1250 pulsos por revolução, garantindo leitura estável e respostas rápidas em sistemas de controle digital.

Especificações Técnicas

• Modelo: ROD 426 1250 01-03

• ID/Número de peça: 376 846-86

• Código do eixo: K10 (eixo com chanfro para acoplamento)

• Contagem de Pulsos: 1250 pulsos por revolução (PPR)

• Tensão de Alimentação: 5 V DC ±10%

• Tipo de Saída: TTL (Transistor-Transistor Logic)

• Tipo de Encoder: Incremental

• Sinal de Saída: Quadratura (A, B e Z opcional)

• Construção: Robusta, adequada para ambientes industriais

• Aplicação: Feedback de posição/velocidade em servos e sistemas CNC

Características de Operação
O encoder incremental ROD 426 oferece sinais TTL padrão, compatíveis com a maioria dos controladores CNC, contadores, PLCs e unidades de servoacionamento que aceitam entrada TTL de alta frequência. Sua resolução de 1250 PPR permite movimentos suaves e alta precisão na leitura do eixo.

Aplicações Comuns

• Sistemas CNC (eixos X, Y, Z, spindles)

• Máquinas de corte e usinagem

• Robótica industrial

• Equipamentos de medição e inspeção

• Sistemas de automação com controle de posição

Instalação e Compatibilidade
Antes da instalação, verifique a compatibilidade mecânica do eixo (tipo K10) e a correspondência elétrica do sinal TTL com o sistema de controle. O encoder deve ser fixado de forma rígida e alinhado com o eixo principal para garantir precisão e durabilidade.
