DRIVE SERVOPACK SGDB-20ADG YASKAWA

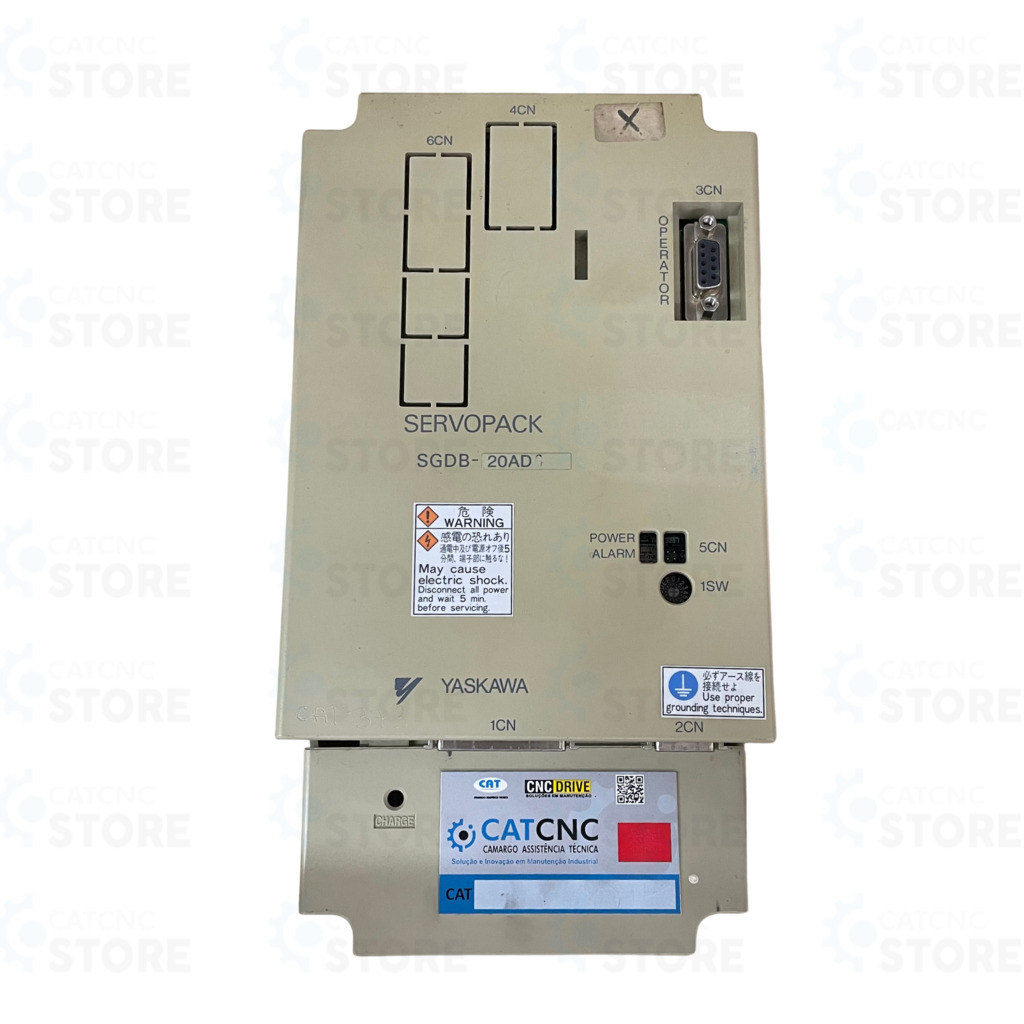

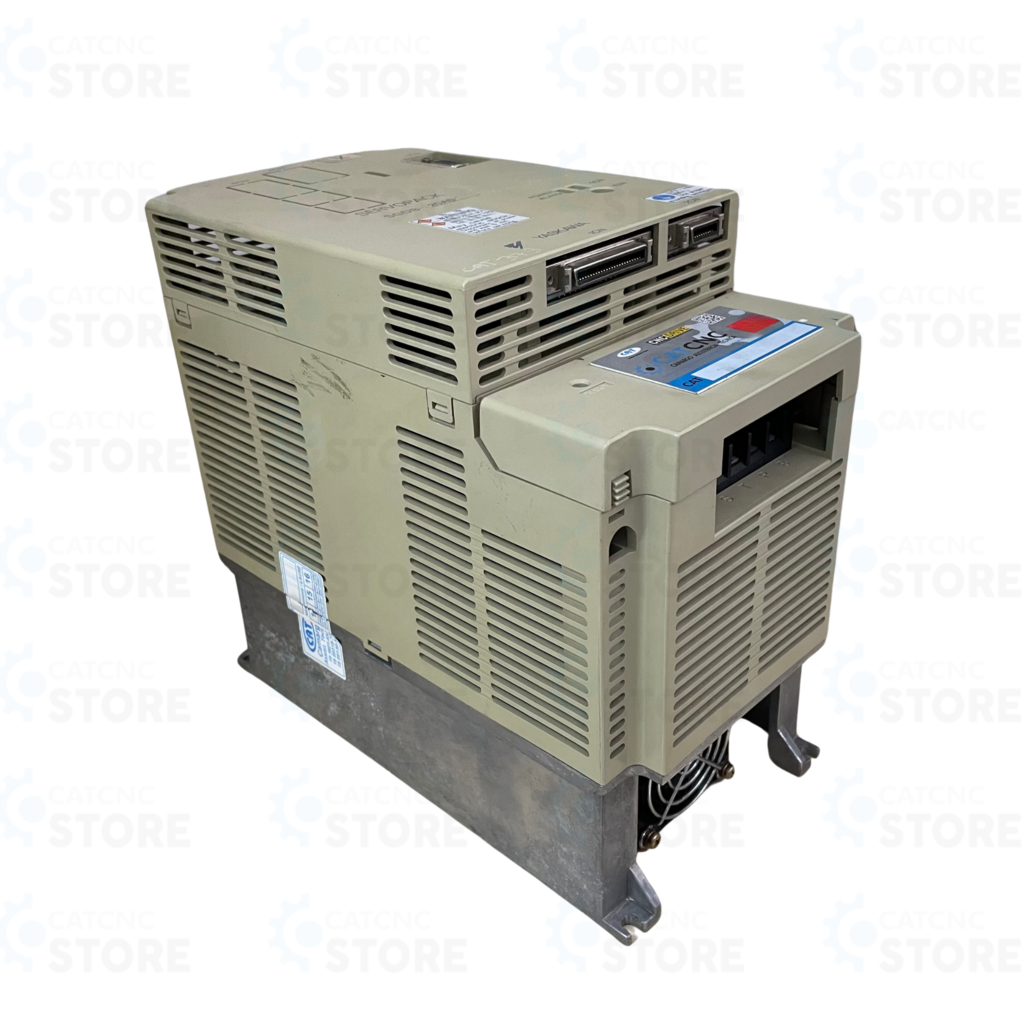

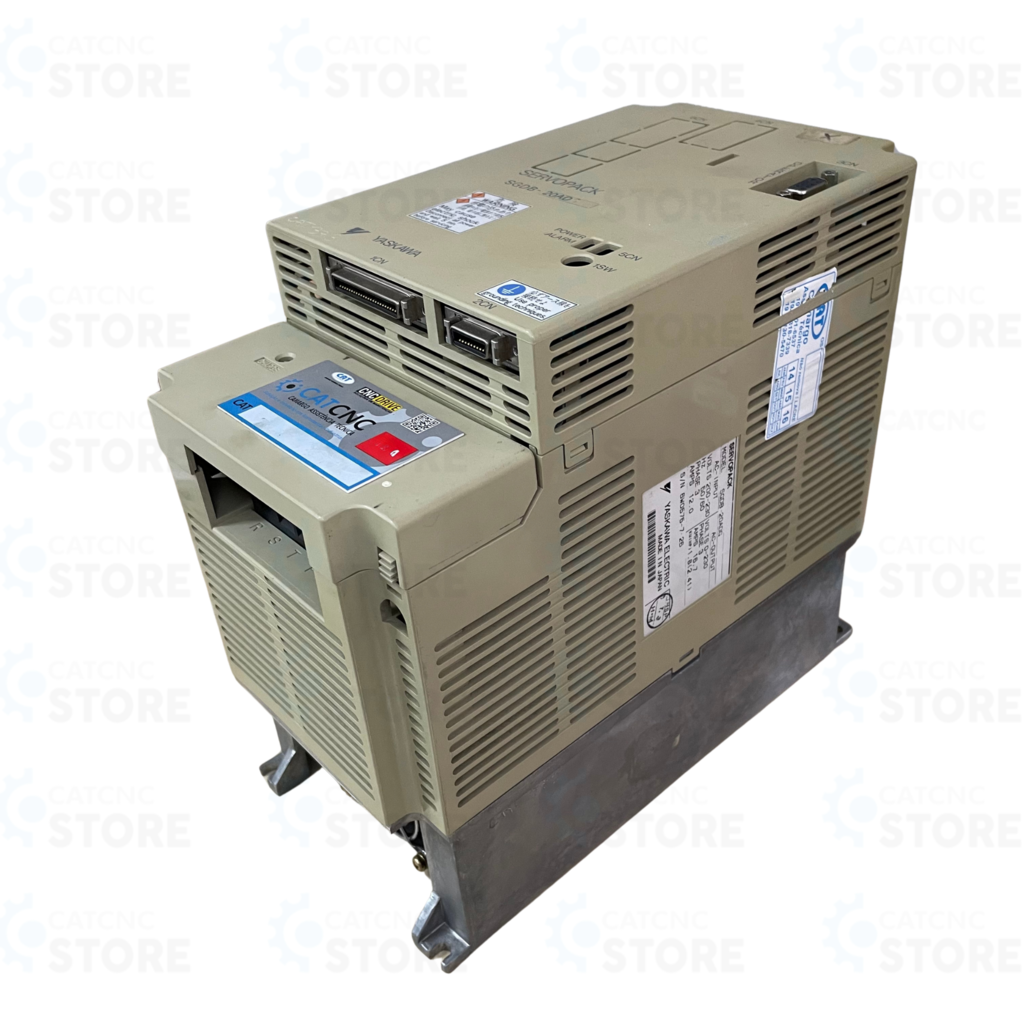

Drive Servopack SGDB-20ADG Yaskawa

O Drive Servopack SGDB-20ADG da Yaskawa é um amplificador digital robusto, projetado para controlar com precisão servomotores CA em aplicações industriais. Este modelo é compatível com os servomotores das séries SGM e SE da Yaskawa, oferecendo alta performance, resposta dinâmica superior e confiabilidade, mesmo em ambientes exigentes. Ideal para sistemas CNC, robôs industriais, máquinas de embalagem, linhas de produção automatizadas e equipamentos OEM.

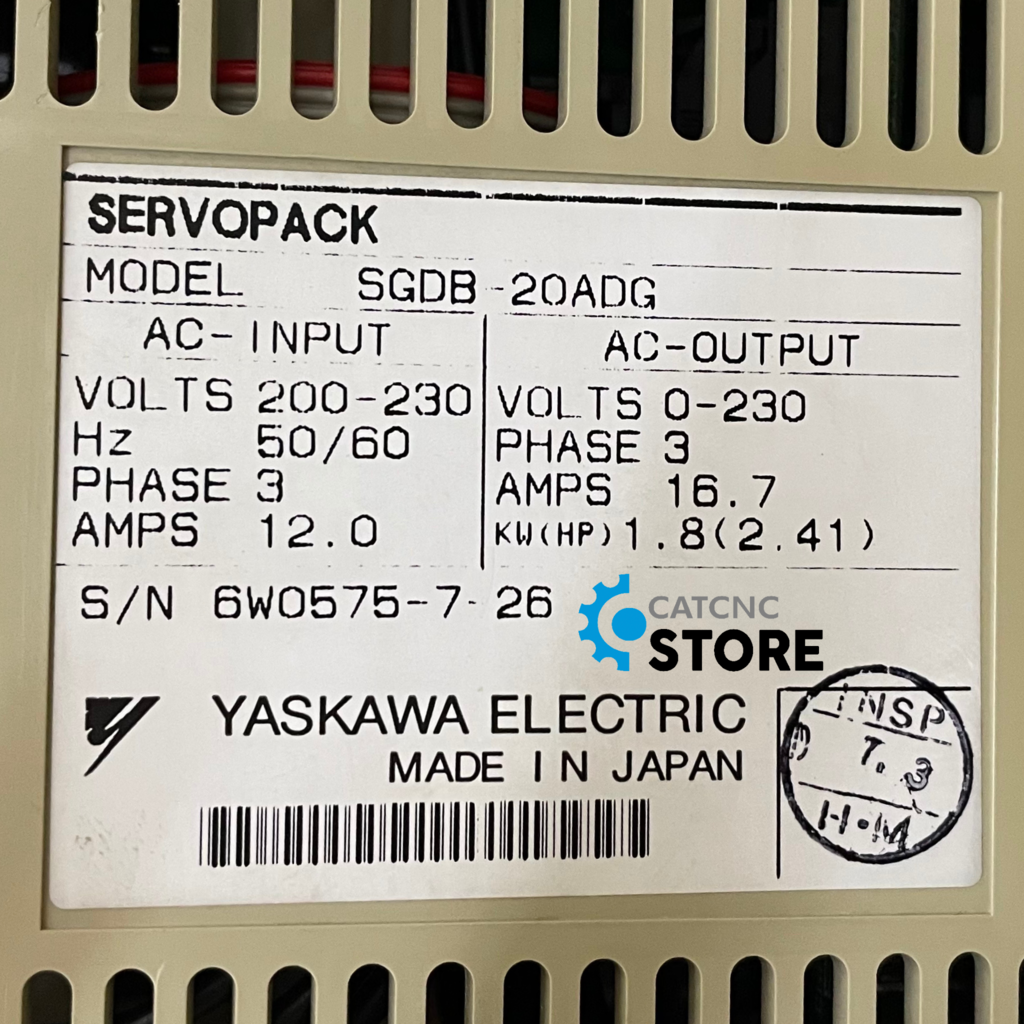

Especificações Técnicas:

• Fabricante: Yaskawa Electric Corporation

• Modelo: SGDB-20ADG

• MPN (Manufacturer Part Number): SGDB-20ADG

• Série: SGDB (Servopack Digital)

• Potência nominal: 2 kW

• Tensão de entrada: Trifásica 200–230 V AC, 50/60 Hz

• Tensão de saída: CA trifásica para servomotor

• Corrente nominal de saída: Aproximadamente 12.5 A

• Tipo de controle: Digital, com autotuning e resposta rápida

• Interface de controle: Entrada para sinais de pulso e direção

• Refrigeração: Ventilador interno (convecção forçada)

• Proteções integradas: Contra sobretensão, sobrecorrente, sobretemperatura e falhas de encoder

• Montagem: Vertical, com fixação por parafusos em painel

• Temperatura de operação: 0°C a 55°C

• Dimensões aproximadas: 140 mm (L) x 270 mm (A) x 220 mm (P)

• Peso aproximado: 4,2 kg

Instruções Básicas de Ligação:

• Alimentação: Conectar os terminais R, S e T à rede trifásica 200–230 V

• Motor: Conectar os terminais U, V e W ao servomotor compatível

• Encoder: Conectar o cabo de realimentação ao conector CN2 (ver compatibilidade com o motor)

• Sinais de comando: Conectar os sinais de pulso/direção no CN1 (normalmente via CLP ou CNC)

• Aterramento: Conectar o terminal PE ao aterramento técnico da instalação

Importante: Recomenda-se seguir rigorosamente o manual técnico da Yaskawa. O uso de cabos blindados e aterramento correto evita interferência e falhas operacionais.

Compatibilidade:

• Compatível com motores das séries SGM- e SE- da Yaskawa

• Pode ser utilizado em substituição a outros drives SGDB da mesma faixa de potência com a devida verificação de parametrização e encoder

Drives Compatíveis / Substitutos (com adaptações):

• Yaskawa SGDH-20AE (linha Sigma II – requer adaptação de feedback e sinais de controle)

• Yaskawa SGDM-20ADA (linha Sigma II)

• Yaskawa SGD7S-2R8A00A (linha Sigma-7 – substituição moderna com interface digital atualizada)

Em caso de necessidades de instalação entre em contato com a CATCNC. Com mais de 20 anos de experiência, somos líderes em soluções e inovação em manutenção industrial. Especializados em máquinas das marcas Fanuc, Siemens, Fagor, Romi e Yaskawa, garantindo qualidade e confiabilidade em cada serviço.
