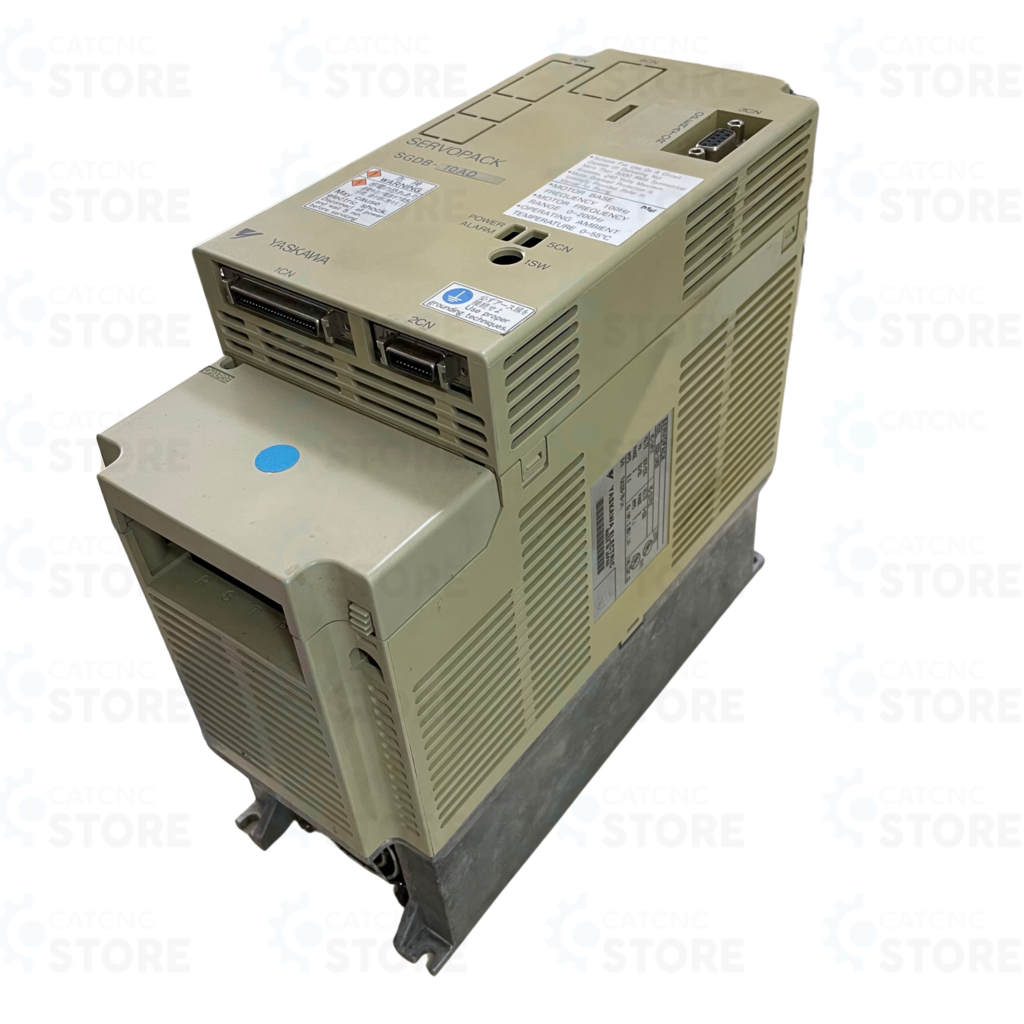

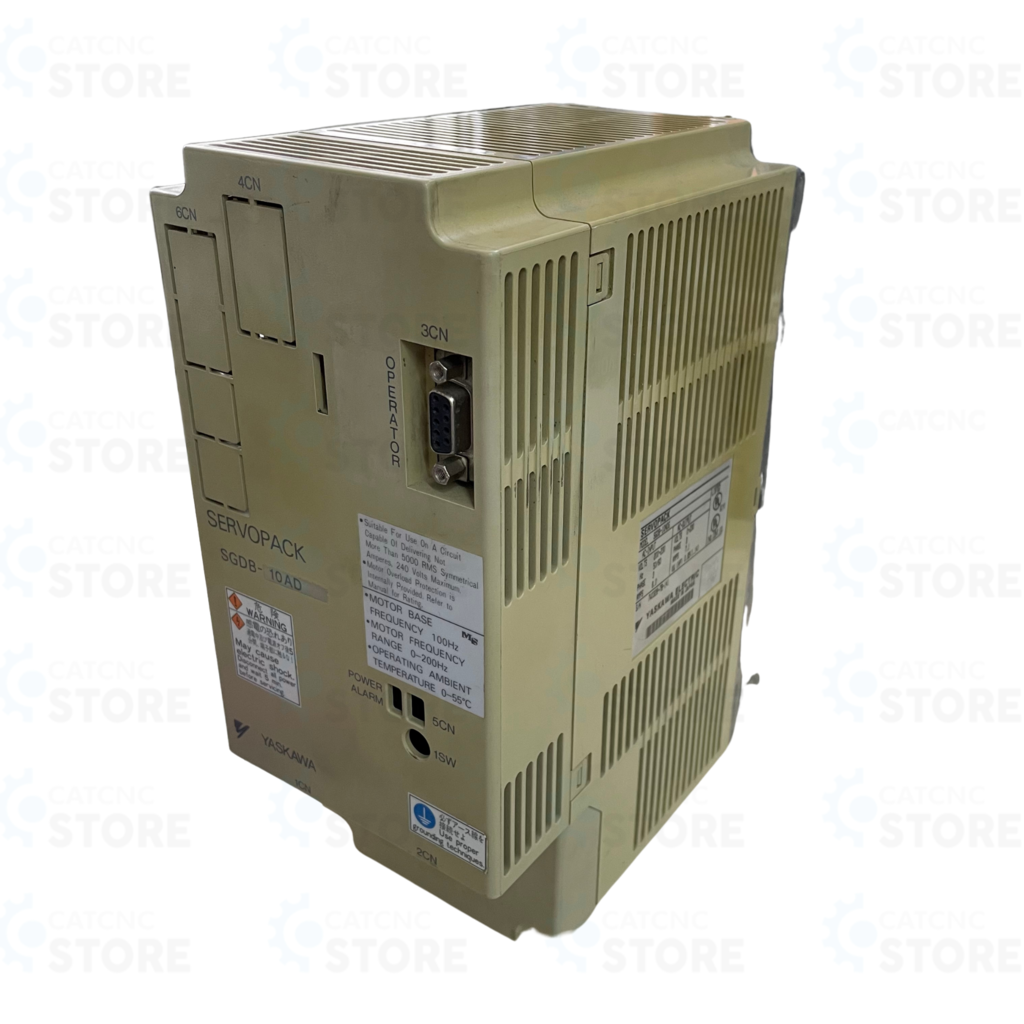

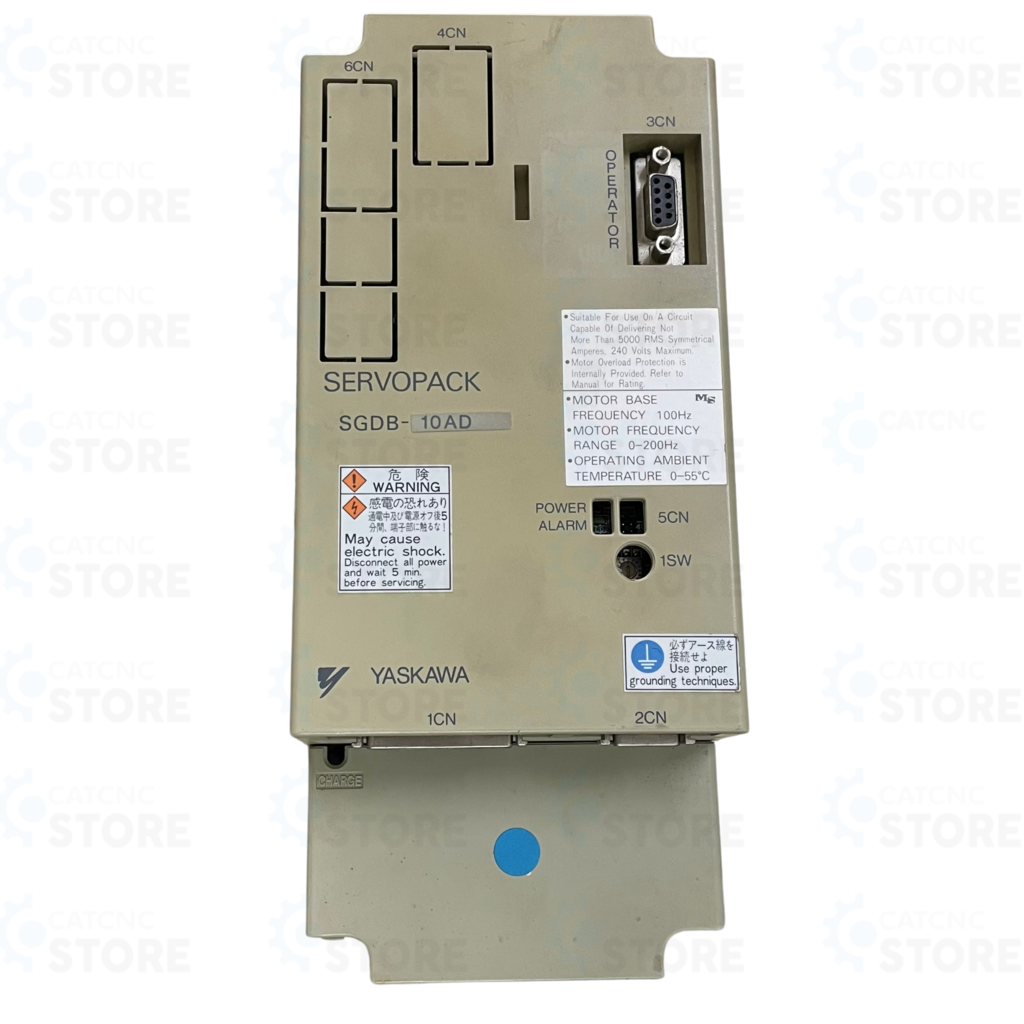

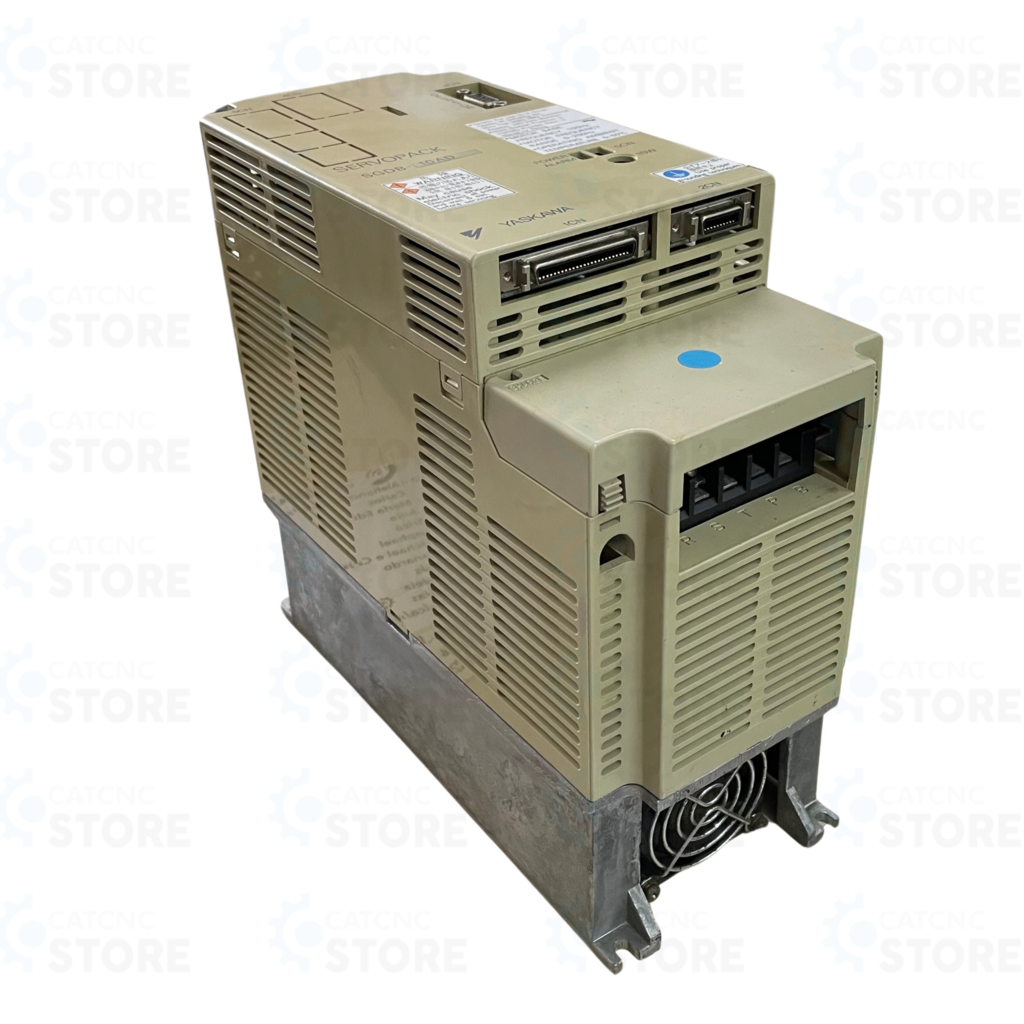

DRIVE SERVOPACK SGDB-10ADG YASKAWA

Drive Servopack SGDB-10ADG Yaskawa

O Drive Servopack SGDB-10ADG da Yaskawa é um amplificador digital projetado para o controle de servomotores CA em aplicações industriais que exigem alta precisão, confiabilidade e desempenho dinâmico. Integrado com os motores das séries SGM e SE da Yaskawa, este modelo é ideal para sistemas de automação, como centros de usinagem CNC, robôs industriais, máquinas de embalagem e linhas de montagem automatizadas.

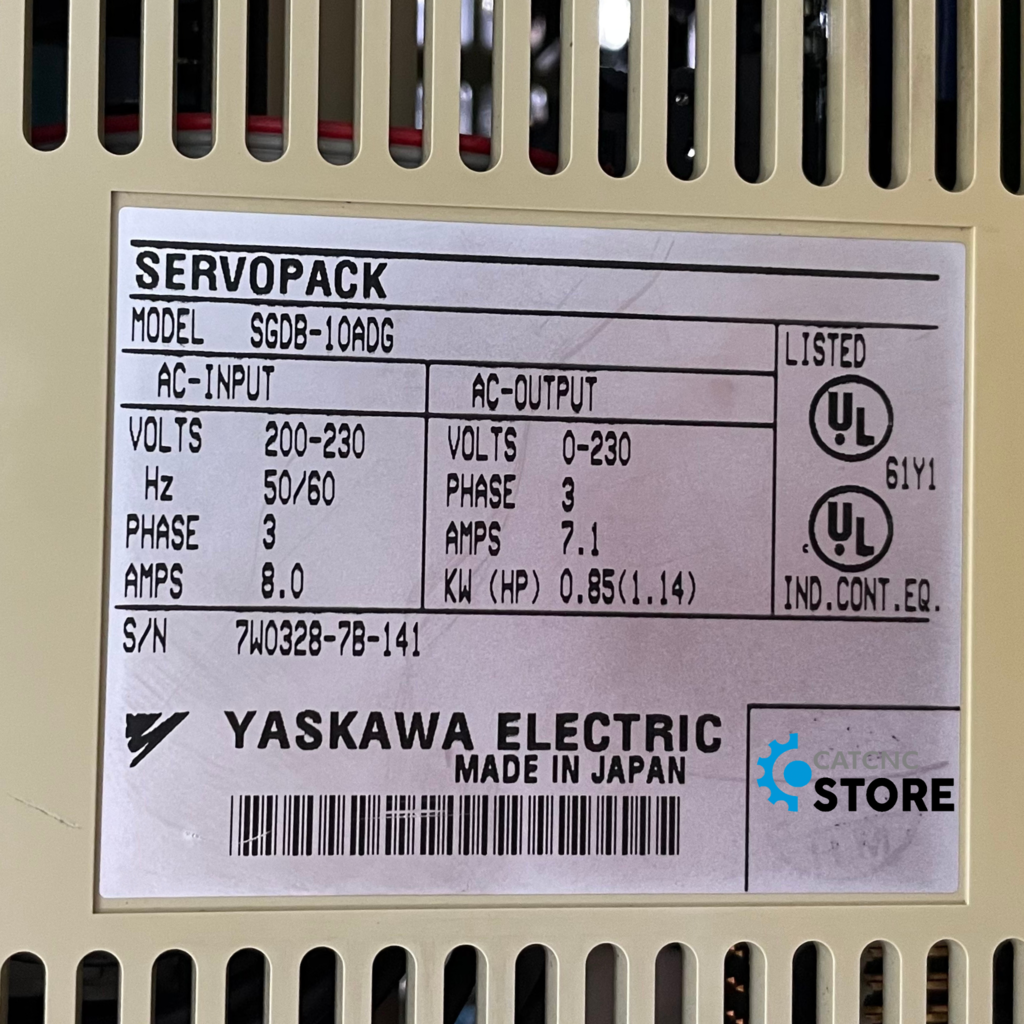

Especificações Técnicas:

• Fabricante: Yaskawa Electric Corporation

• Modelo: SGDB-10ADG

• MPN (Manufacturer Part Number): SGDB-10ADG

• Série: SGDB (Servopack Digital)

• Potência nominal: 1 kW

• Tensão de entrada: Trifásica 200–230 V AC, 50/60 Hz

• Tensão de saída: Compatível com motores CA trifásicos

• Corrente nominal de saída: Aproximadamente 6.6 A

• Tipo de controle: Digital com resposta rápida e autotuning integrado

• Interface de controle: Entrada para sinais de pulso e direção

• Refrigeração: Ventilador interno (convecção forçada)

• Proteções integradas: Sobretensão, sobrecorrente, sobrecarga térmica e falhas de comunicação

• Montagem: Vertical, com fixação por parafusos em painel

• Temperatura de operação: 0°C a 55°C

• Dimensões aproximadas: 130 mm (L) x 250 mm (A) x 200 mm (P)

• Peso aproximado: 3,5 kg

Instruções Básicas de Ligação:

• Alimentação: Conectar os terminais R, S e T à rede trifásica 200–230 V

• Motor: Conectar os terminais U, V e W ao servomotor compatível

• Encoder: Conectar o cabo de realimentação ao conector CN2 (de acordo com o modelo do motor)

• Sinais de comando: Os sinais de pulso/direção são conectados ao conector CN1, conforme o esquema de controle do CLP ou CNC utilizado

• Aterramento: Conectar o terminal PE à malha de aterramento industrial

Atenção: Recomenda-se seguir o manual técnico original da Yaskawa para conexão segura e adequada. O uso de cabos blindados e o aterramento correto são essenciais para o bom funcionamento do sistema.

Compatibilidade:

• Compatível com motores das séries SGM- e SE- da Yaskawa (verificar corrente e encoder)

• Pode ser substituído por modelos equivalentes da série Sigma I com adaptações na interface de controle e feedback

Drives Compatíveis / Substitutos (com adaptações):

• Yaskawa SGDH-10AE (linha Sigma II – requer adequação de encoder e sinais de controle)

• Yaskawa SGDM-10ADA (linha Sigma II)

• Yaskawa SGD7S-1R6A00A (linha Sigma-7 – substituição moderna, com necessidade de compatibilização)

Em caso de necessidades de instalação entre em contato com a CATCNC. Com mais de 20 anos de experiência, somos líderes em soluções e inovação em manutenção industrial. Especializados em máquinas das marcas Fanuc, Siemens, Fagor, Romi e Yaskawa, garantindo qualidade e confiabilidade em cada serviço.
